Pantógrafos.

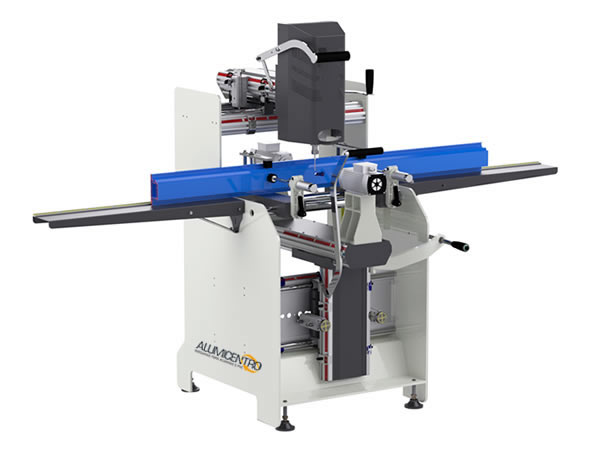

GALAXY IV

PANTÓGRAFO USINA 3 LADOS DOS PERFIS AO MESMO TEMPO
- Como um centro de Usinagem manual, esta revolucionária máquina, usina quaisquer necessidades geométricas em perfis de alumínio ou PVC.
- Forte e pratico proporciona grande capacidade de usinagem p/instalação: fechos, conchas, fechaduras etc.
- Morsas e lubrificação pneumáticas com sistema de bloqueios das morsas na falta de ar durante a usinagem.
- Com 3 motores independentes para usinar os 3 lados dos perfis de alumínio ou PVC.
- Potência de cada motor de 1,5 HP a 12000rpms
- Trabalha com fresas de haste de 8mm e corte de 5mm.
- Opcional, pode trabalhar com haste de 8mm e corte de 8mm ou 10mm.
- Dimensões de usinagem superiores de largura = 460mm, profundidade de 200mm e altura de 185mm.
- Dimensões de usinagem laterais de largura = 350mm, profundidade de 230mm e altura de 160mm.

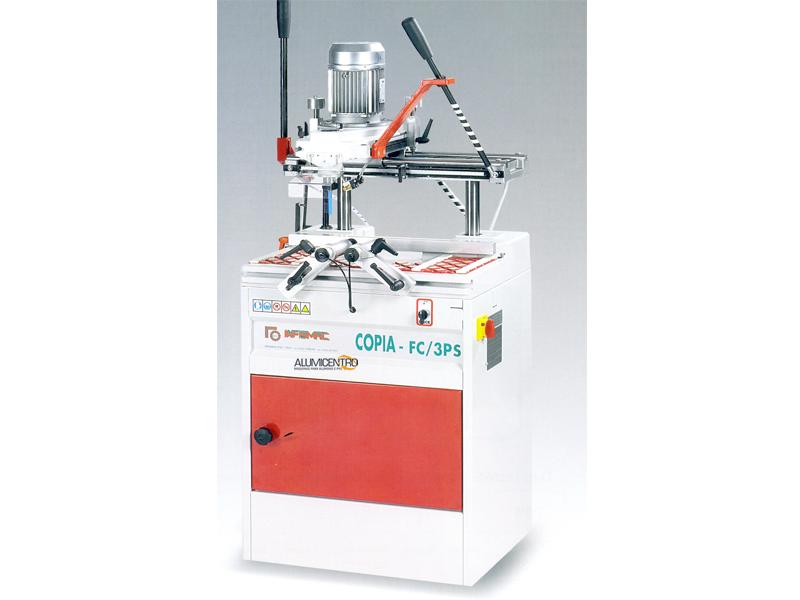

FC3PS TOP (CLIQUE AQUI PARA BAIXAR CATÁLOGO)



- Morsas com sistema de bloqueios das morsas na falta de ar durante a usinagem;
- Capacidade de usinagem de 400 mm X 125 mm X 130 mm;
- Possibilita usinagens geométricas com uso de gabaritos ou por sistema de limitadores;
- Motor trifásico 220/380 Volts 1,5 HP;
- De série com revolver de ar comprimido para limpeza de série, preparador de ar e base pedestal;
- Bancadas de carga e descarga são opcionais;
- Opcionais: revolver de ar comprimido para limpeza, preparador de ar, bancadas de carga e descarga;

FC3PS

Versão econômica da FC3PS TOP

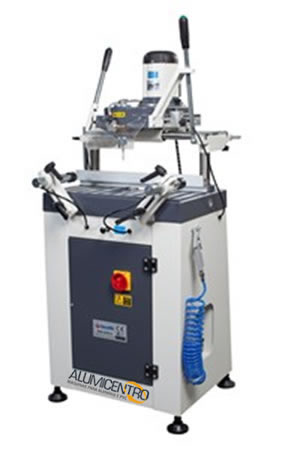

GALAXY I
(CLIQUE AQUI PARA BAIXAR CATÁLOGO)



Ideal para usinar figuras copiadas de gabaritos em perfis de alumínio e PVC, para montagem de fechaduras, cremonas, fechos, conchas, roldanas e etc...
Chapelona gabarito com sistema de dois copiadores.
Com dois gabaritos também independentes mediante sistema TOP´s de deslizamento
Com morsas e lubrificação pneumáticas
Com motor de 1,5 HP e velocidade de giro de 15350 rpm na fresa.
Usina largura X 130mm, Y a 110mm e Z a 130mm.

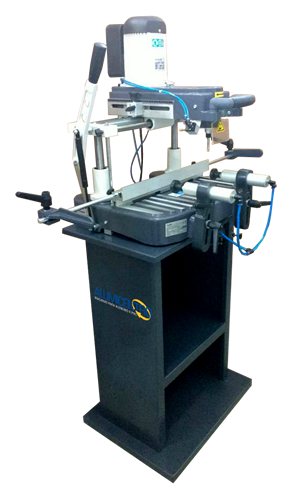

GALAXY IPP
(CLIQUE AQUI PARA BAIXAR CATÁLOGO)



De coluna, muito robusto com a operação de usinagem manual e as morsas e lubrificação são pneumáticos.
Ideal para usinar em perfis de alumínio e pvc, conchas, fechos, fechaduras e etc...
- Pode Utilizar qualquer tamanho de fresa, com o apalpador preparado para 5 e 8 mm
- Com motor industrial monofásico de 0,61HP de 220V e velocidade de usinagem de 10800 rpm.
- Dimensões máximas de Usinagem de X = comprimento de217mm, Y = largura de 125mm e Z = altura de 130mm.
- Dimensões de embalagem de 55 cm de profundidade x 64 cm de largura x 148 cm de altura.
- Peso de 88kg.

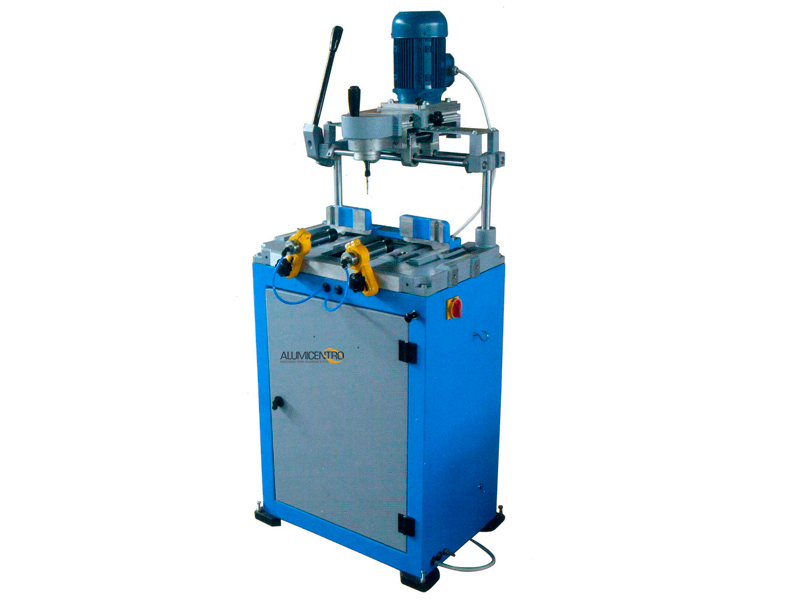

CF600 (CLIQUE AQUI PARA BAIXAR CATÁLOGO)

- Capacidade de usinagem de 260 mm X 120 mm X 100 mm;
- Possibilita usinagens geométricas com uso de gabaritos ou por sistema de limitadores;
- Motor trifásico 220/380 Volts 1200W com 14000 rpm;

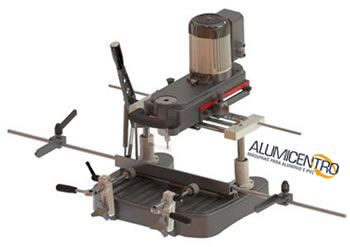

Pantógrafo portátil modelo GALAXY IP
(CLIQUE AQUI PARA BAIXAR CATÁLOGO)



De bancada, totalmente portátil e manual, permite trabalhar tanto na fábrica quanto na obra.
Ideal para usinar em perfis de alumínio e pvc, conchas, fechos, fechaduras e etc...
- Pode Utilizar qualquer tamanho de fresa, com o apalpador preparado para 5 e 8 mm
- Com motor industrial monofásico de 0,61HP de 220V e velocidade de usinagem de 10800 rpm.
- Dimensões máximas de Usinagem de X = comprimento de217mm, Y = largura de 125mm e Z = altura de 130mm.
- Dimensões de embalagem de 55 cm de profundidade x 54 cm de largura x 64 cm de altura.
- Peso de 38kg.

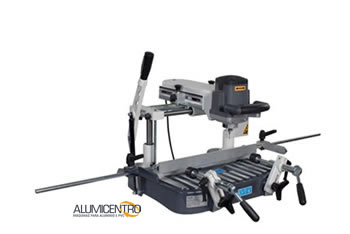

STAR
(CLIQUE AQUI PARA BAIXAR CATÁLOGO)



Pantógrafo portátil modelo STAR
De bancada, totalmente portátil e manual, permite trabalhar tanto na fábrica quanto na obra. Ideal para usinar em perfis de alumínio e pvc, conchas, fechos, fechaduras e etc...
- Pode Utilizar qualquer tamanho de fresa, com o apalpador preparado para 5 e 8 mm
- Com motor industrial de 0,61HP de 220V .
- Dimensões máximas de Usinagem de X = comprimento de217mm, Y = largura de 125mm e Z = altura de 130mm.
- Dimensões máximas da máquina de 555x540x640mm e Peso de 38kg.
